| LEYO M系列数控铣床技术参数 | |||||
| 项目 | 单元 | M6 | M7 | M8 | |
| X/Y/Z轴行程 | 毫米 | 600/500/250 | 700/600/300 | 800/700/330 | |
| X/Y/Z快速移动速度 | m | 15 | 24 | ||
| X/Y/Z快速进给速度 | m | 10 | 20 | ||
| 工作台（长*宽） | 毫米 | 600x500 | 700x600 | 800x700 | |
| 工作台最大负载 | 公斤 | 400 | 600 | 800 | |
| 主轴锥孔 | BT30 | ||||
| 主轴类型 | 电主轴 | ||||
| 主轴电机功率 | 千瓦 | 11 | |||
| 主轴转速 | 转速 | 30000 | |||
| 控制器* | GSK/HNC/LNC/SYNTEC/三菱/发那科/西门子 | ||||
| 刀库容量 * | T | 12伺服/无 | |||
| X/Y/Z 位置精度 | ±0.005 | ||||
| X/Y/Z 重定位精度 | ±0.003 | ||||
| 机器重量 | 公斤 | 3800 | 4200 | 5000 | |
| 机器尺寸 | 毫米 | 1800*2000*2500 | 1900*2376*2500 | 2000*2400*2600 | |
| 提示：星号为可选项，价格不同。更多需求联系我们。 | |||||

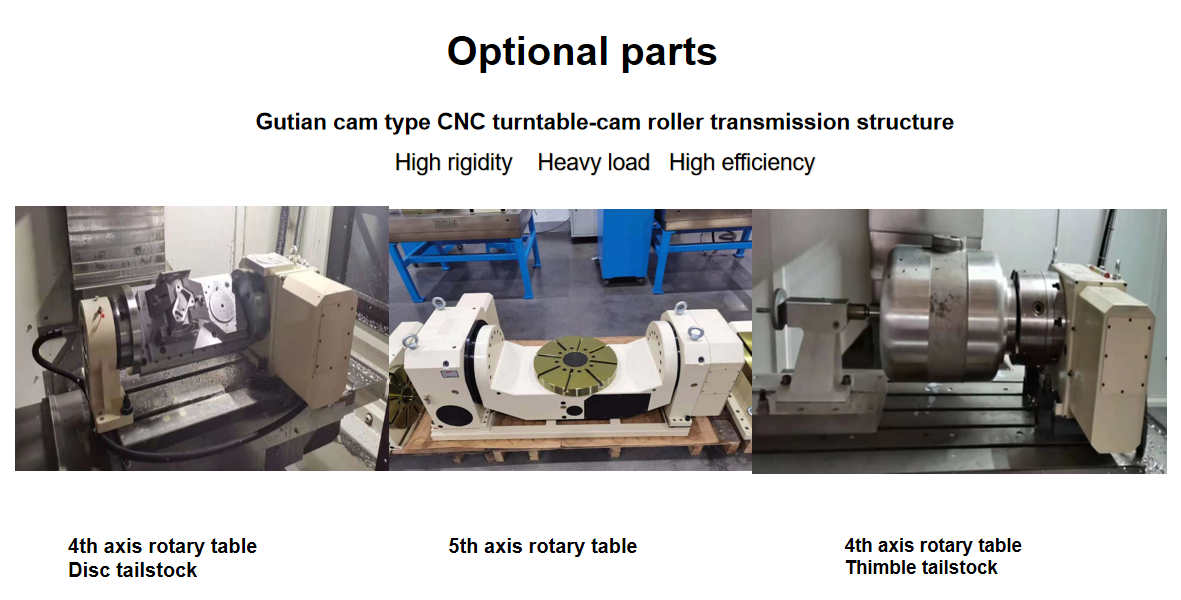

| 可选功能：冷却液通过主轴/排屑器/4/5轴数控转台/油雾分离器/撇油器等。 提示：我们还可以提供其他机器配件和工具：刀架/夹头夹头/刀具等。我们提供一站式解决方案，更多需求请联系我们。 | |||||

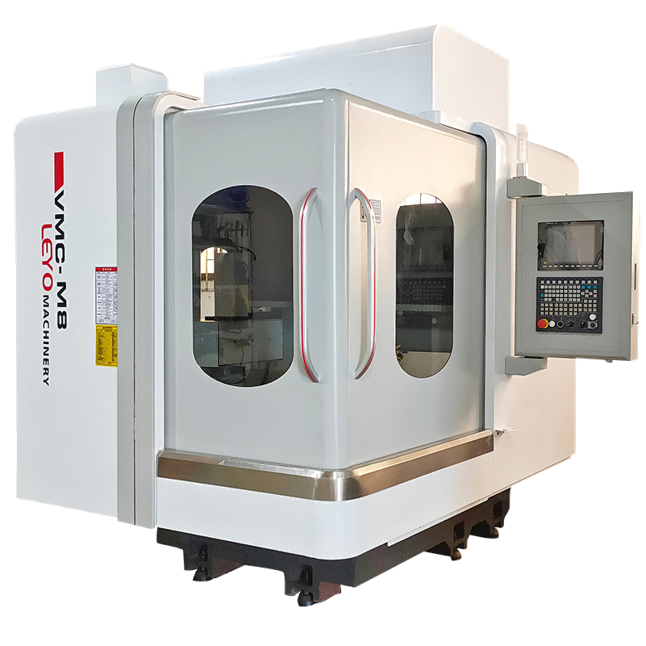

LEYO M8 高速数控铣床

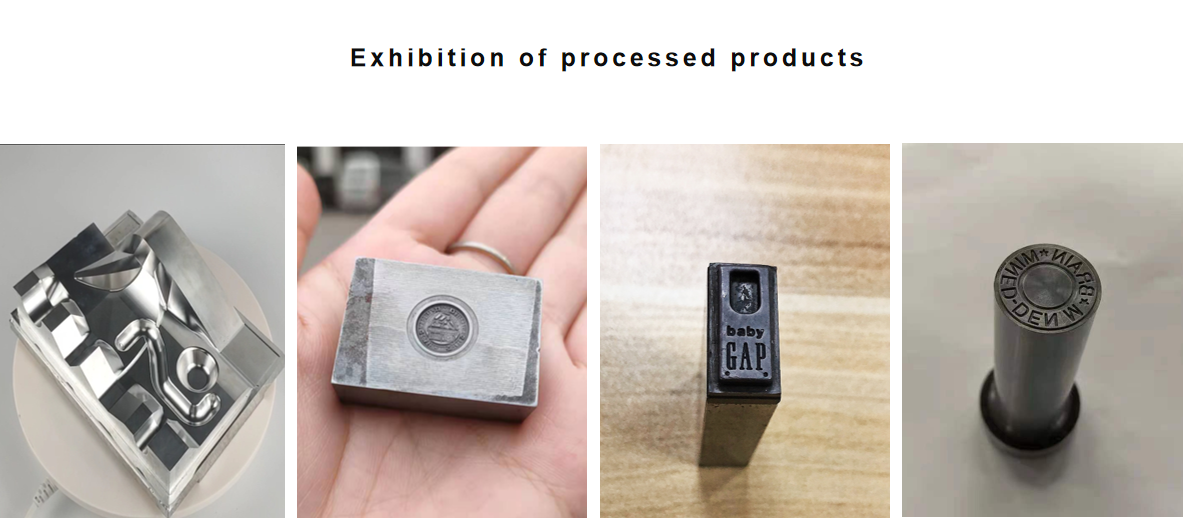

应用：
-加工小型精密模具
-石墨或铜电极
-用各种材料制作模型样品，如鞋模，汽车配件模具
-表面雕刻，3D形状雕刻，3D浮雕雕刻和不同的雕刻
规格
X/Y/Z轴行程：800/700/330 mm
X/Y/Z最大移动速度：24 m/min
X/Y/Z最大切削进给速度：20 m/min
X/Y/Z伺服电机功率1.3kw带刹车
主轴转速：30000rpm
主轴电机功率：11kw
主轴锥孔（型号/安装尺寸）：BT30
定位/再定位精度：±0.003 mm
工作台尺寸（长 x 宽）：800*700 毫米
最大有效载荷：800kg
机器尺寸（长*宽*高）：2420*2420*2600 mm
机器重量：4000公斤

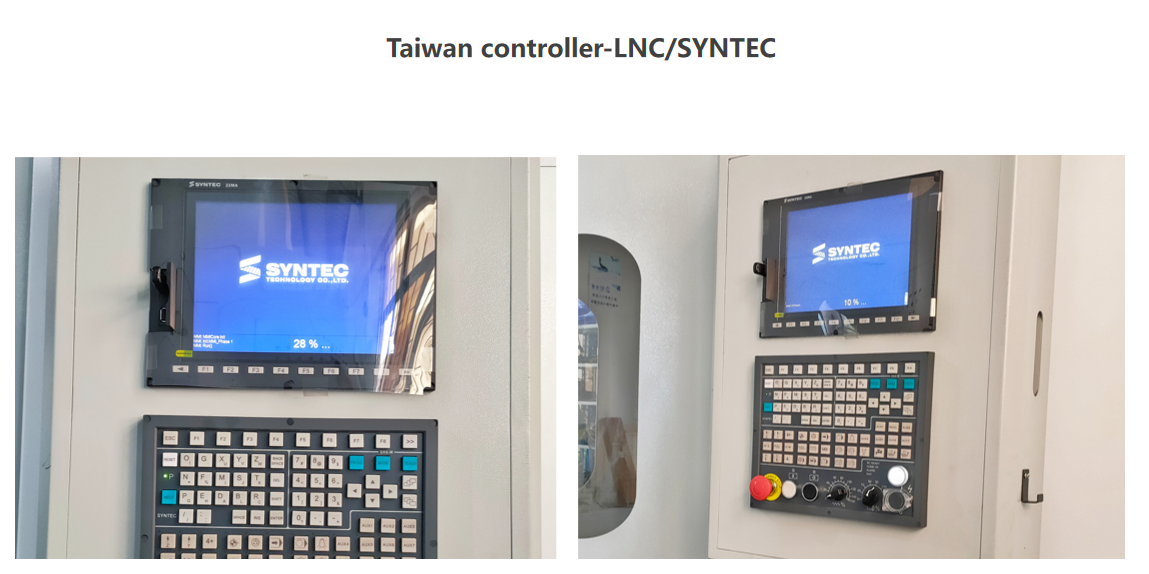

CNC控制器：LNC/SYNTEC
ATC：12T伺服ATC
LEYO M6技术参数及配置一览表 | ||
项目 | 范围 | 单元 |
X/Y/Z轴行程 | 800/700/330 | 毫米 |
X/Y/Z轴快移速度 | 15 | 毫米/分钟 |
X/Y/Z轴切削进给速度 | 12 | 毫米/分钟 |
工作台尺寸（长×宽） | 800*700 | 毫米 |
最大负载 | 800 | 公斤 |
主轴转速 | 30000 | 转速 |
主轴电机功率 | 11 | 千瓦 |
主轴锥孔&安装直径 | BT30-125 | 毫米 |
T型槽 | 5-18×100 | 毫米 |
主轴端面距工作台面距离 | 100-350 | 毫米 |
控制器 | LNC/新泰克 | 毫米 |
自动刀库 | 12 | T |
最大刀具直径（相邻空位） | 46 | 毫米 |
最大刀具长度 | 95-100 | 毫米 |
最大工具重量 | 1 | 公斤 |
换刀时间（相邻刀具） | 1~2 | 秒 |
定位精度 | ±0.005 | 毫米 |
重复定位精度 | ±0.005 | 毫米 |
机器尺寸（长×宽×高） | 2420*2420*2600 | 毫米 |
机器重量 | 4000 | 公斤 |
电力需求 | 5 | 千伏安 |
所需气压 | 6 | 公斤力/平方厘米 |
所需气体流量 | 0.15 | 平方米/分钟 |
主要配置 | |||
项目 | 规格型号 | 发源地 | 评论 |
机架 | HT300 | 中国 | LEYO |
钣金类 | 全覆盖钣金 | 中国 | LEYO |
控制器 | 新泰克22MA | 中国台湾 | 新泰克 |

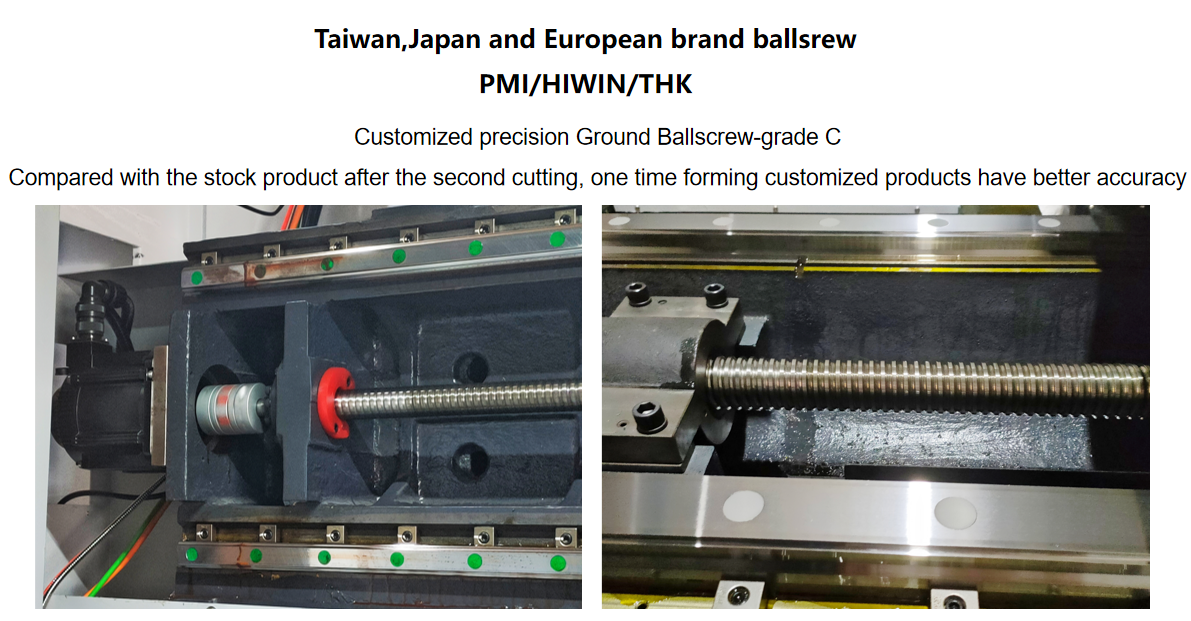

滚珠丝杆 | Φ32*05 C3级精度 | 中国台湾/日本 | PMI/上银/THK |

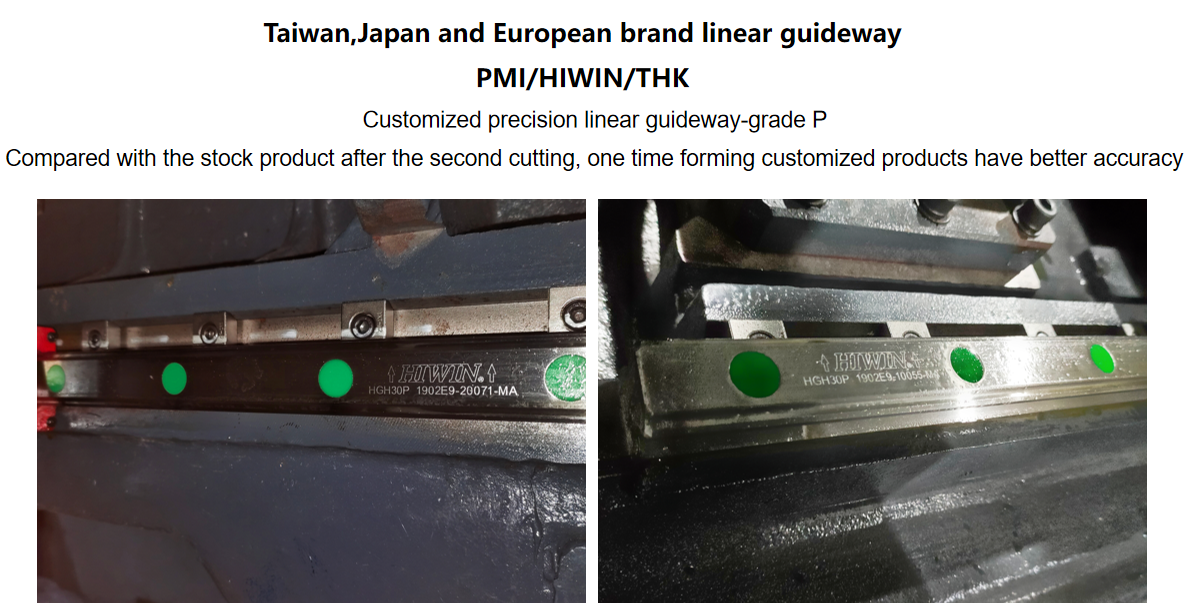

直线导轨 | 30mm/2 P级精度 | 中国台湾/日本 | PMI/上银/THK |
三轴伺服电机及驱动 | 新泰克/伟驰 | 中国台湾 | 新泰克/伟驰 |
主轴 | BT30-30000转电主轴 | 中国 | 许昌/花雕 |
自动刀库 | 12T伺服库 | 中国台湾 | LEYO |
丝杆轴承 | FAG/斯凯孚 | 瑞士/德国 | FAG/斯凯孚 |
集中自动润滑系统 | 2L | 中国台湾 | 赫尔格 |
切割冷却系统 | 冷却泵和油箱 | 中国台湾 | 楼梯泵 |

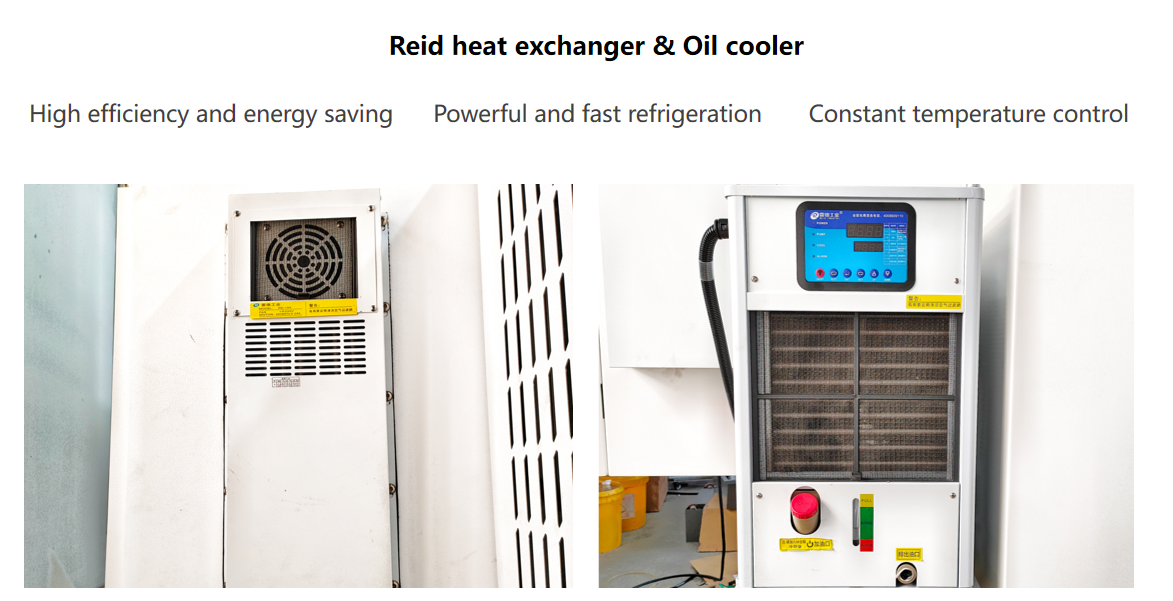

主轴冷却系统 | 油冷却器 | 中国台湾 | 身份证 |
电箱冷却系统 | 对流换热器 | 中国台湾 | 身份证 |

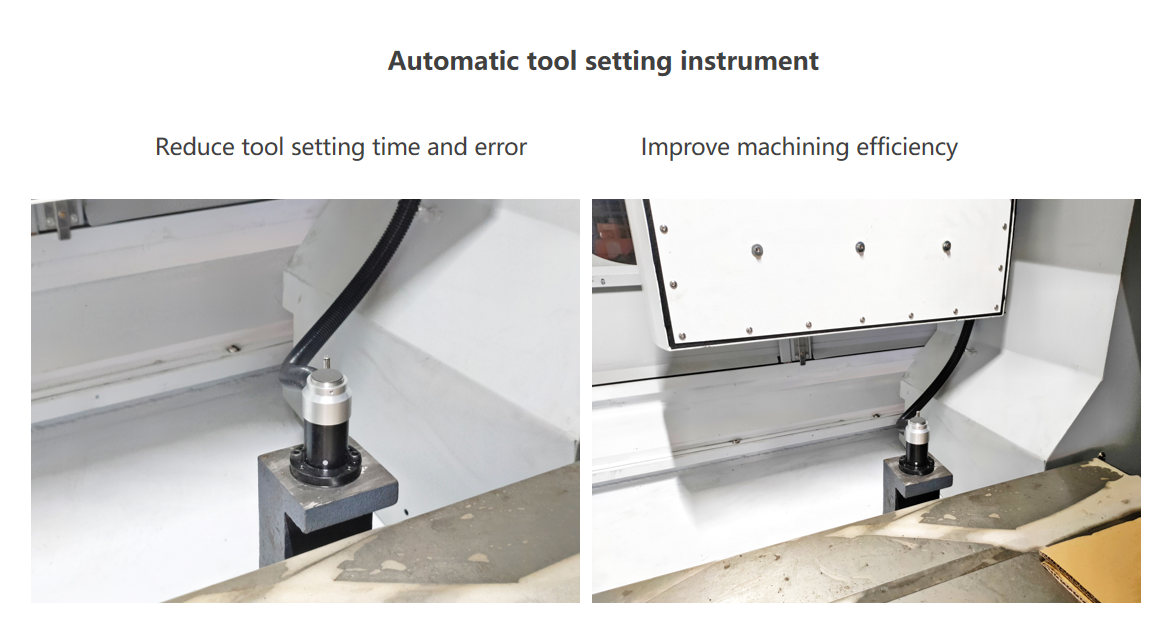

自动对刀仪 | 中国台湾 | LEYO | |
方向盘 | 分离式手轮 | 中国台湾 | LEYO |
工作照明 | 引领 24V8W | 中国 | LEYO |
报警装置 | LED 24V 三色+蜂鸣器 | 中国 | LEYO |
工艺吹制系统 | 中国台湾 | LEYO | |
自动断电系统 | 中国台湾 | LEYO | |
三轴滑轨伸缩护罩 | 中国 | LEYO | |
中继 | 法国 | 施耐德 | |
电磁接触器 | 法国 | 施耐德 | |

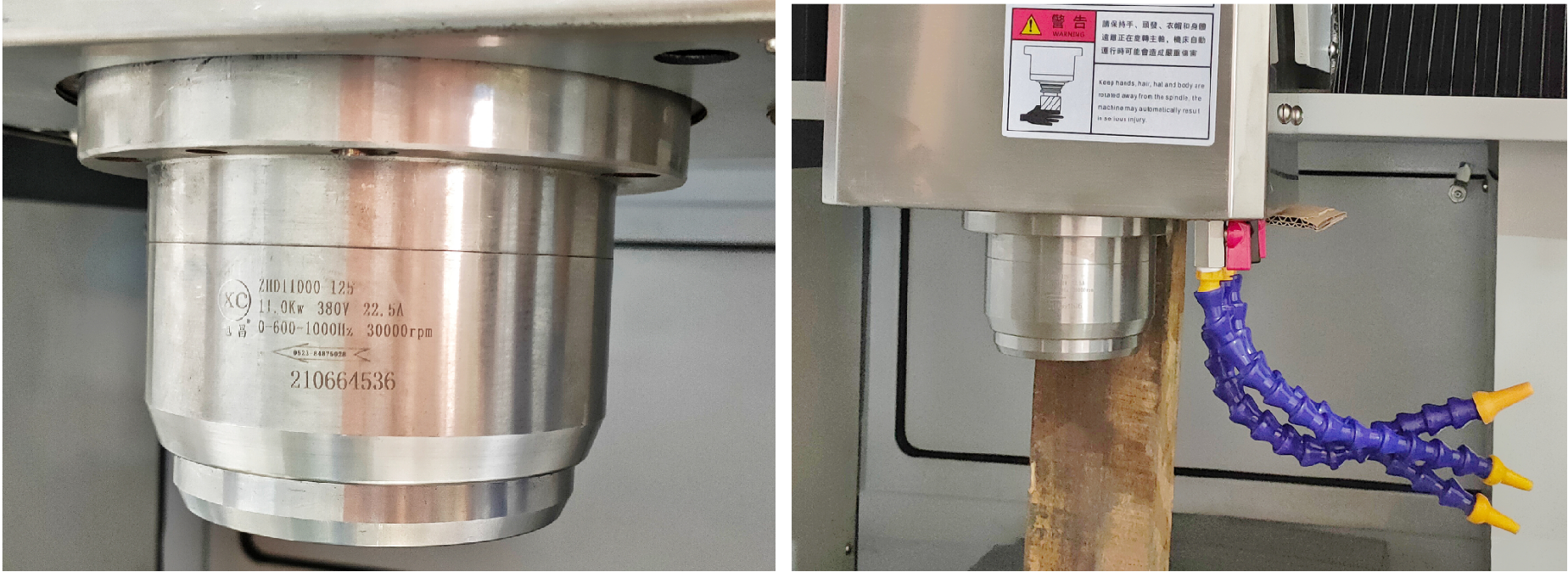

BT30 法兰电主轴 11kw 30000rpm

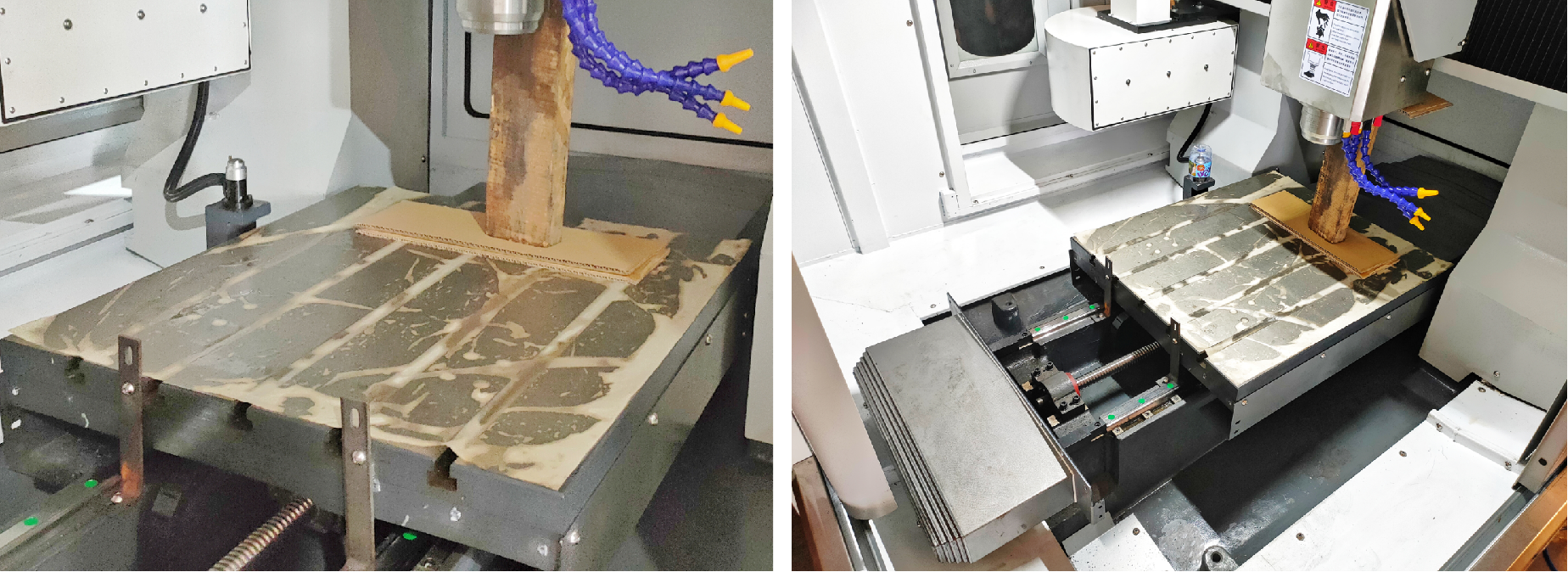

工作台：800*700 最大有效载荷：800kg

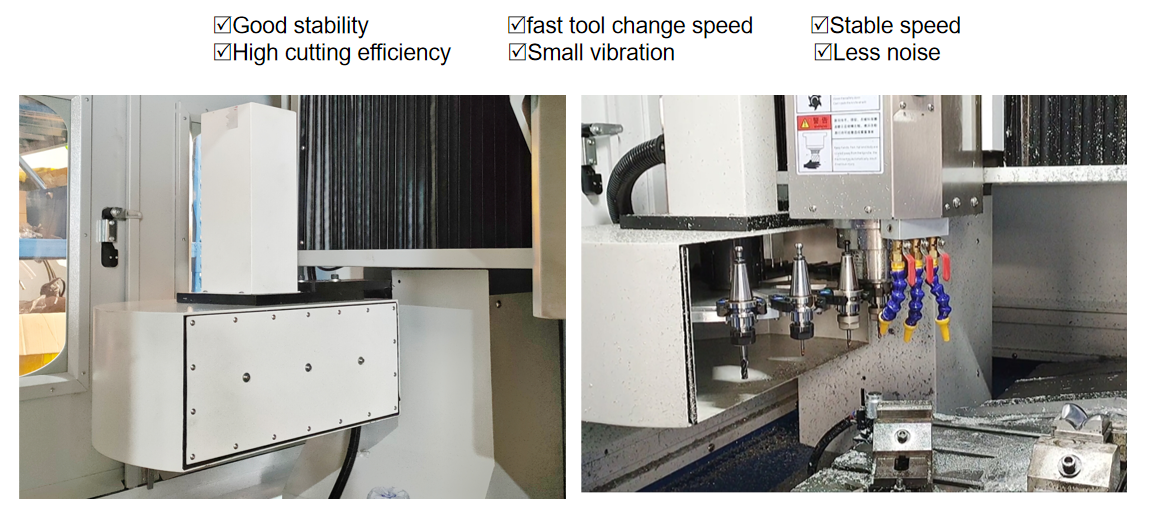

12T伺服自动刀库-提高加工效率
