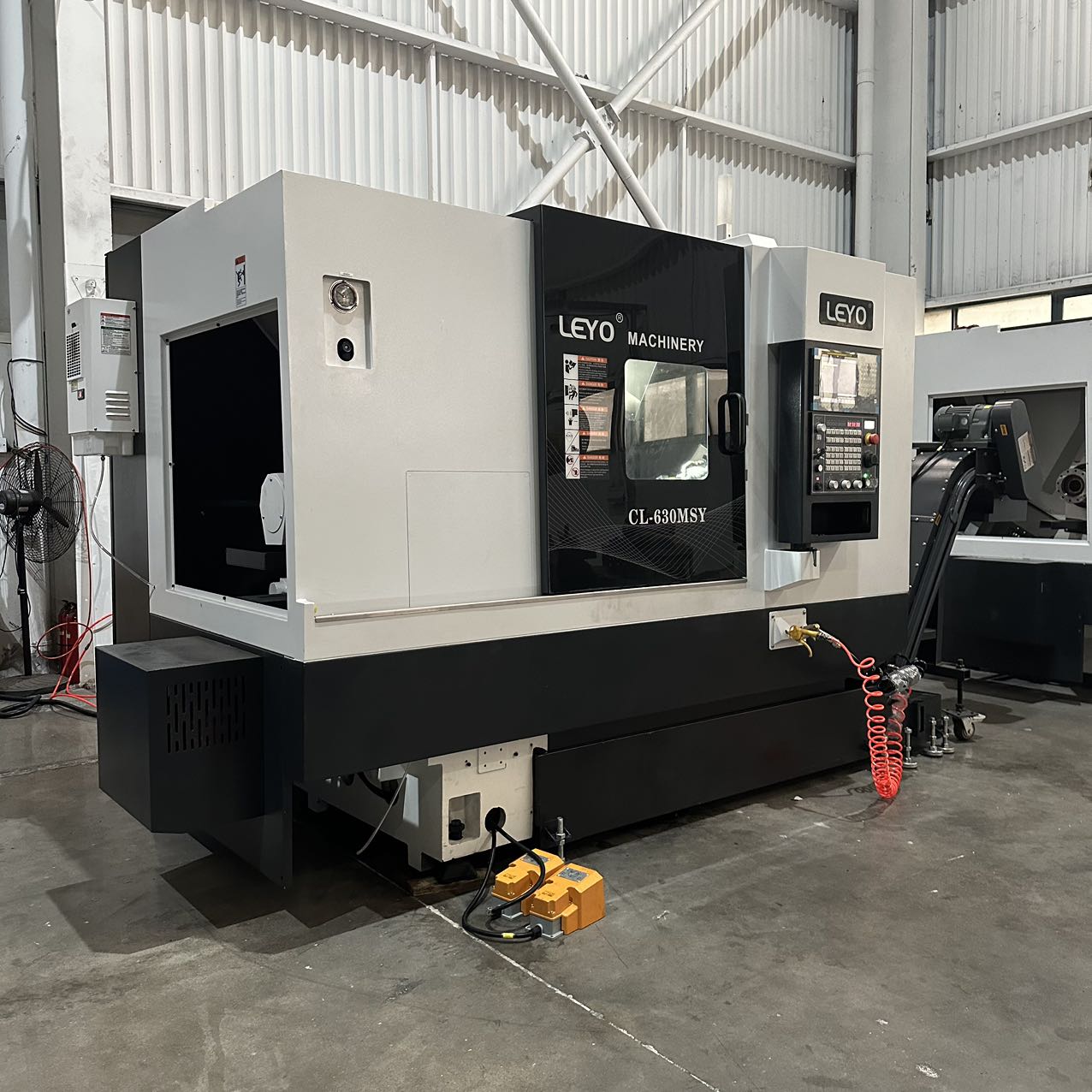

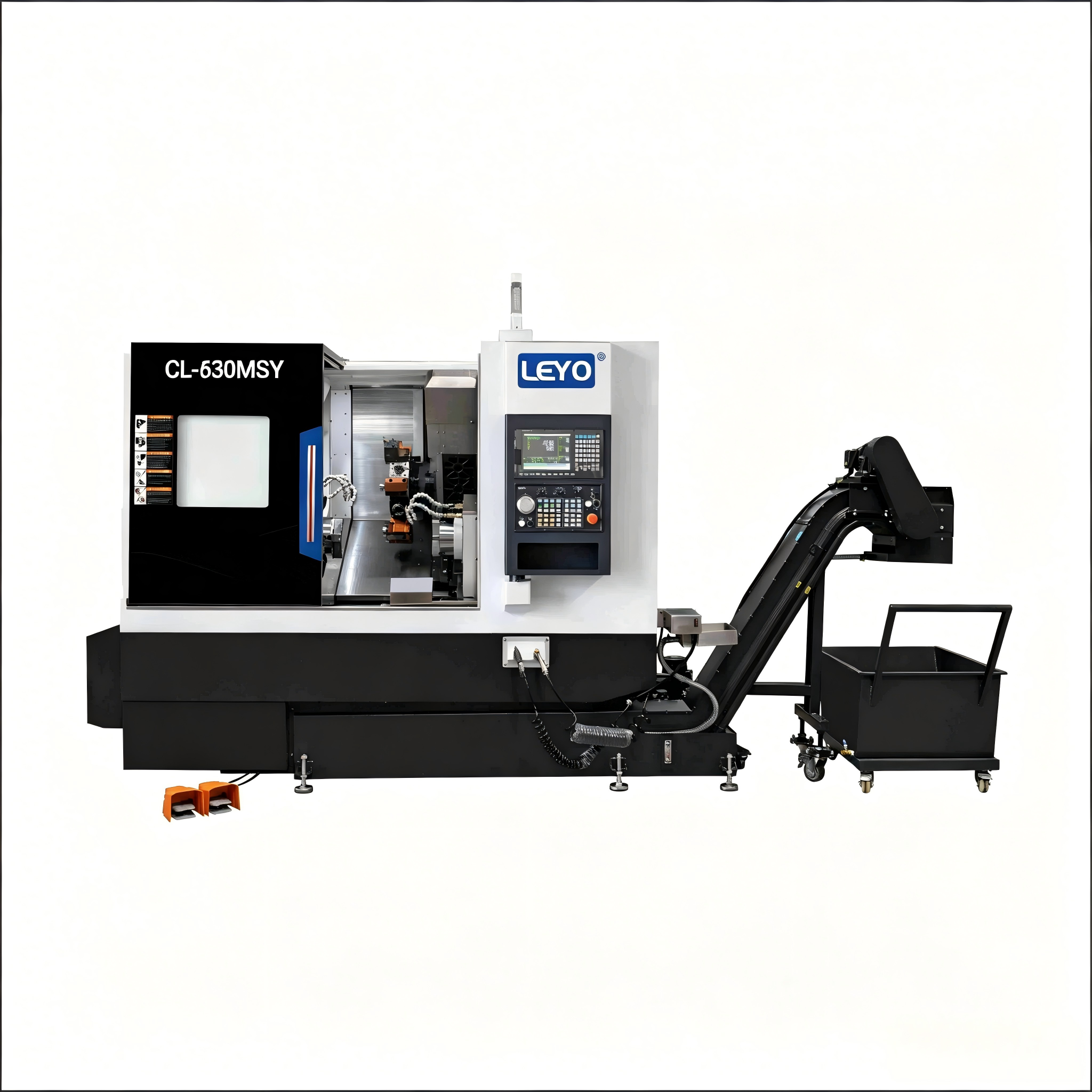

带 Y 轴的 CL-630MSY 双主轴车铣床旨在将多个生产阶段合并为一个自动化循环。其斜床身设计、双相对主轴和 BMT 型动力刀塔提供连续大批量加工所需的刚性和热稳定性。零件在主轴上车削，自动传输到副主轴，并在背面进行精加工 - 所有这些都无需操作员干预。 Y 轴刀塔将功能扩展到轴向和径向操作之外，可实现偏心钻孔、键槽铣削以及六边形或平面的轮廓加工。这款双轴数控车床非常适合复杂的轴、阀门、连接器和外壳，为全球加工车间和一级供应商带来真正的多任务生产力。 CL-630MSY 专为全球出口而配置，具有 CE 认证、先进的 CNC 控制装置和随时可用的自动化接口，是您迈向无人值守制造的下一步。
项目 | 单元 | CL-630MSY |
X/Y/Z1/Z2轴行程 | 毫米 | 255/100（±50）/800/660 |
X/Y/Z1/Z2轴快速移动速度 | m/min | 24/12/24/24 |
最大加工长度 | 毫米 | 635 |
最大加工直径 | 毫米 | φ400 |
最大加工直径 | 毫米 | φ660 |
主轴速度 | RPM | 4000 |
查克 | 英寸 | 8 |
控制器 | 新代/发那科/西门子 | |
机器重量 | 公斤 | 5300 |
机器轮廓尺寸 | 毫米 | 3070*1840*2100 |
完整的一设置加工：使用主轴、副主轴和动力刀具在一个循环中进行车削、铣削、钻孔、攻丝和铰孔，从而缩短交货时间并提高零件一致性。
Y 轴偏心能力：刀塔上的集成 Y 轴 (±50 mm) 可实现平面铣削、偏心钻孔、键槽和外围特征加工，无需手动重新定位或辅助夹具。

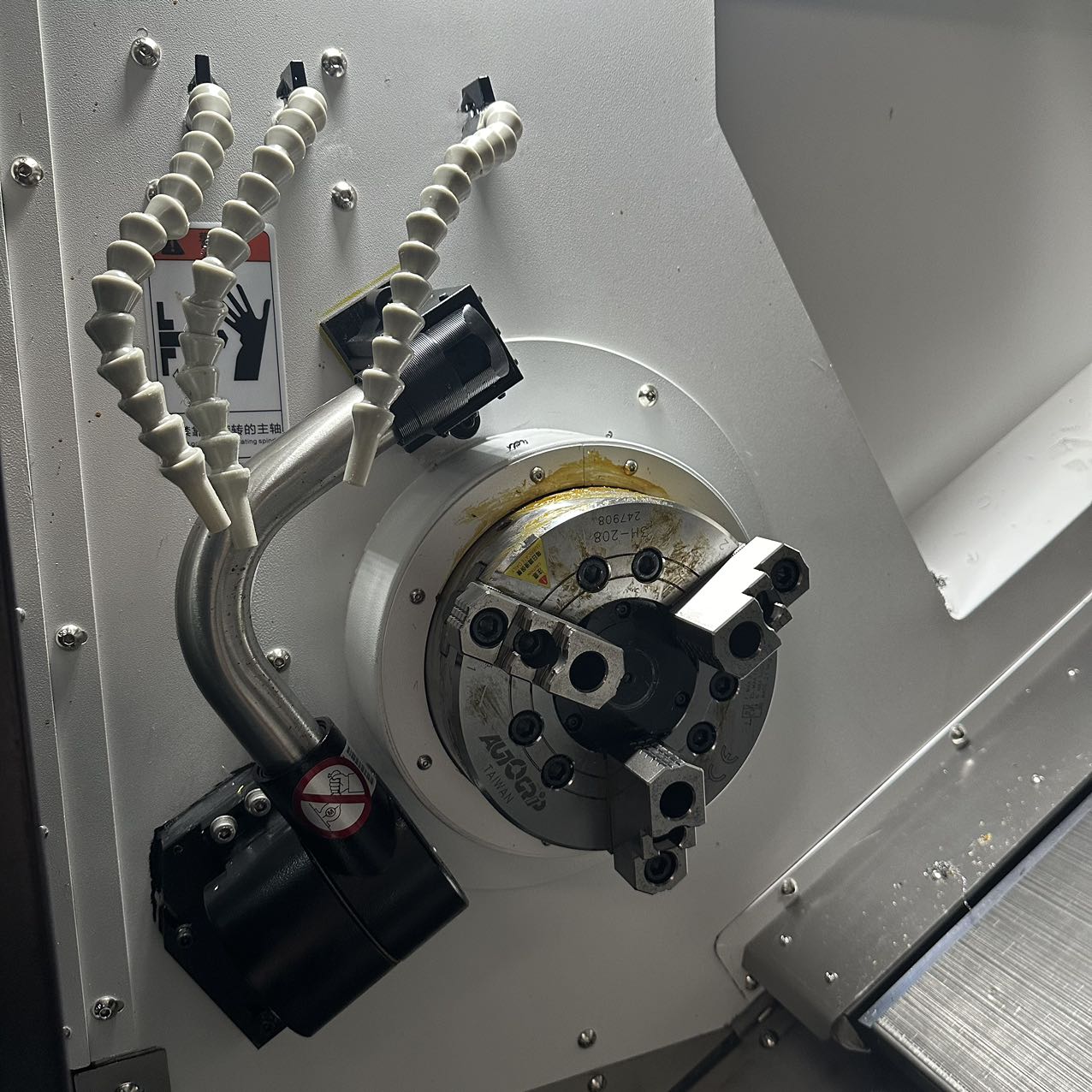

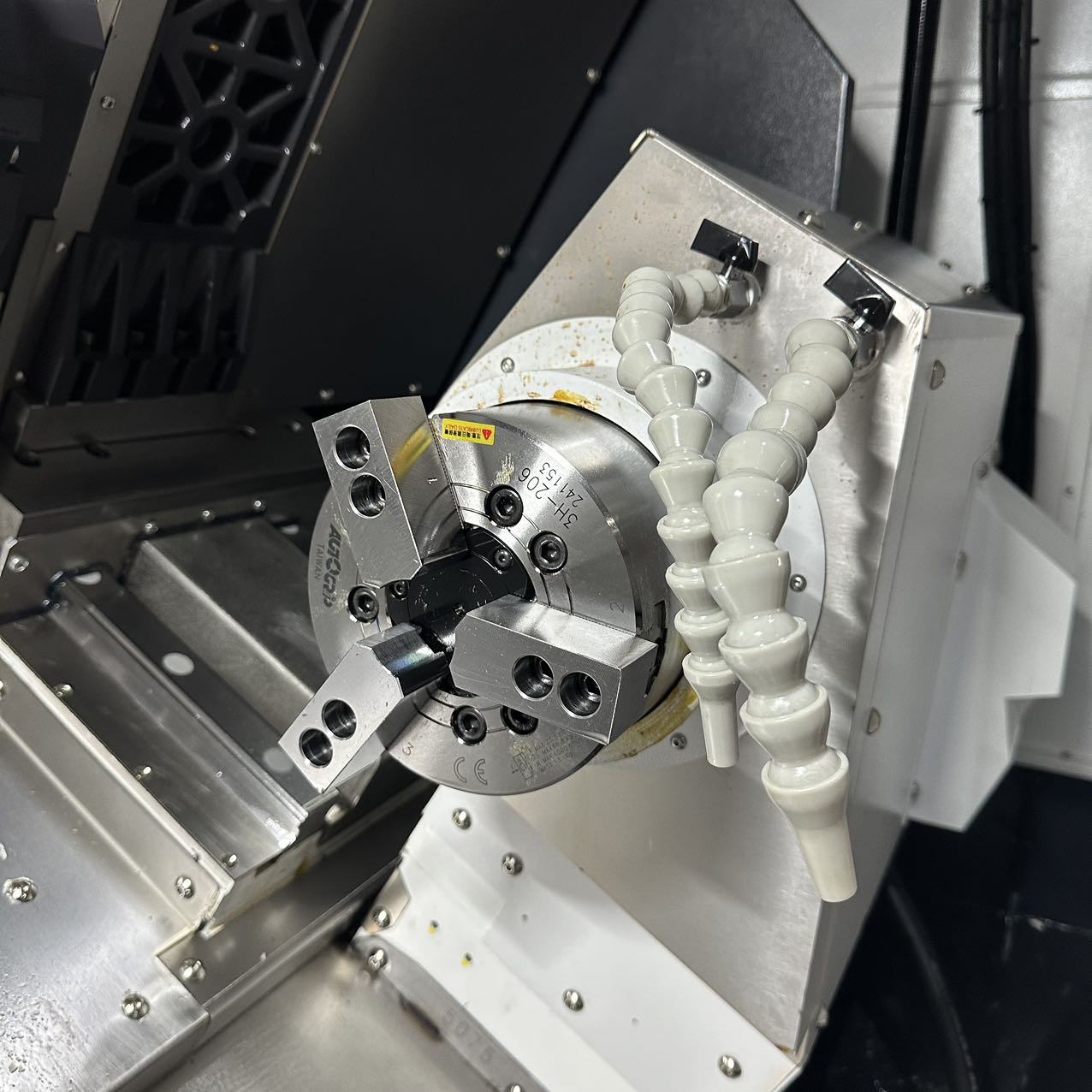

带自动传输功能的双相对主轴：副主轴同步从主轴上高速拾取零件，然后全面加工背面 - 所有同心度关键操作保持对齐。
重型斜床身结构：30° 斜床身铸铁框架和宽线性导轨可提供卓越的阻尼、热稳定性和切屑流，确保在高难度切削中的长期精度。
高功率主轴和副主轴：坚固的一体式主轴电机可提供用于重载车削的高扭矩和用于精加工的高速，涵盖钢、铝和不锈钢合金。
BMT55 动力刀塔：刚性底座安装刀具接口可最大程度地减少铣削负载下的振动，从而在断续切削时实现激进的切削参数和更好的表面光洁度。
两个主轴上的完整 C 轴轮廓加工：具有插补功能的 C 轴允许在零件面或外径上进行极铣、螺旋油槽和复杂轮廓，从而增强了机器的多轴功能。
自动化就绪设计：标准零件捕集器、棒材送料器接口和切屑输送机就绪性简化了与自动化生产单元的集成；支持机器人通讯。
用户友好的 CNC 界面：Fanuc 手册指南 i 或西门子 ShopTurn 对话式编程减少了设置时间，同时 G 代码兼容性满足了经验丰富的操作员的需求。
汽车和电动汽车：需要紧密圆度和交叉钻孔特征的涡轮增压器轴、差速器壳、转向节、制动活塞和电动机轴。
液压和流体动力：阀芯、歧管体、液压配件、泵轴以及带交叉孔和铣削平面的连接器外壳。
医疗和牙科：接骨螺钉、创伤板、牙基台、手术器械手柄以及不锈钢和钛材质的可植入装置。
航空航天与国防：衬套、喷嘴、小型执行器外壳以及由高温合金加工而成的具有复杂多面特征的结构配件。
精密工程：带键槽的齿轮毛坯、传感器外壳、法兰联轴器以及需要铣削细节和背面加工的一般车削零件。
常问问题
Q1：车床上Y轴有什么优点？
答：CL-630MSY 上的 Y 轴允许驱动刀具垂直于 XZ 平面移动，从而实现偏心铣削、钻孔、键槽切削和多边形特征加工，而无需重新定位工件。它将标准数控车床转变为真正的多面加工中心，用于加工圆形零件。
Q2：CL-630MSY机床主轴、副轴上的零件可以在一个周期内同时加工吗？
答：当然。这种双主轴车床可以自动将工件从主轴转移到辅助主轴，然后辅助主轴对工件的背面进行加工。这样，只需一次操作即可获得完全加工好的零件，大大提高了工件的同心度和生产效率。
Q3: 我可以加工的零件的最大长度是多少？
答：主轴本身最大可加工长度为500mm的工件。与同步运行的副主轴和棒材进给装置配合使用时，可将棒材拉入主轴，并以副主轴作为尾座支撑，加工较长的轴类工件，可分段加工较长的工件。
Q4：这款车床适合硬质合金的重型粗加工吗？
答：是的。 CL-630MSY 配备 15 kW 主轴电机和坚固的 BMT55 刀塔，能够处理不锈钢、合金钢和钛材料的重型断续切削。箱式或宽幅直线导轨斜床身结构提供了必要的减震性能。
问题5：刀塔使用什么类型的刀具接口？
答：该刀塔采用 BMT55 固定刀架和活动刀架，与 VDI 刀塔相比，刚性更高。该底座安装系统可显着减少铣削过程中的振动，使其成为实现精细表面光洁度的理想选择。
Q6：本机可以连接送棒机实现无人化生产吗？
答：是的，CL-630MSY 是专门为自动棒材送料而设计的。接口信号、零件抓取器和工件弹出器是标准或可选配置。与弹匣式棒料上料机配合使用，可实现无人值守操作。
Q7：有哪些控制系统可供选择？我可以选择操作员熟悉的系统吗？
答：标准配置选项包括配备手动引导 i 的 Fanuc 0i-TF Plus 和配备 ShopTurn 的西门子 SINUMERIK 828D。我们还可以根据客户要求配置Fanuc 31i或Mitsubishi M80。此外，我们还为 CAM 提供后处理器。
Q8：这台机器是否配备尾座，或者副主轴是否足够？
答：当需要时，辅助主轴可以作为可编程尾座。对于切断前的长轴车削，辅助主轴可以接合并支撑自由端，从而无需使用单独的套筒式尾座。
Q9: 你们提供什么出口文件和证明？
答：每台 CL-630MSY 均附有 CE 符合性声明、工厂精度测试报告 (ISO 230-2)、完整的英文手册、电气图和出口商业文件。包装符合海运标准。
Q10: 我可以参观你们的工厂或观看现场切割演示吗？
答：我们热忱欢迎您来我们数控机床制造工厂参观，对 CL-630MSY 进行通电检查。或者，我们可以提供现场视频演示，并向您发送带有坐标测量机 (CMM) 检测数据的切割样品以供您评估。
