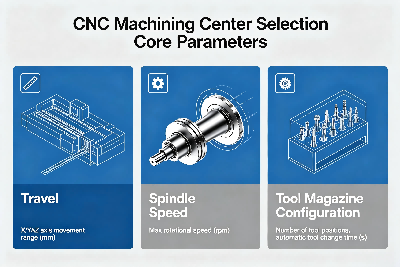

CNC 加工中心的刀库配置：容量、类型和转换效率

刀库可能不是比较 CNC 加工中心时首先检查的规格，但它直接影响生产率、灵活性和无人值守运行能力。对于生产各种零件的机械车间或运行复杂循环的大批量生产线，了解刀库选项（容量、类型和换刀时间）可以做出更明智的设备决策。

刀库类型及其应用

伞形刀库（转盘式）： 刀具存放在位于主轴上方或旁边的圆形托盘中。伞形刀库常见于入门级和紧凑型立式加工中心，可容纳 16 至 24 个刀具。它们简单、经济高效，非常适合工具种类适中的加工车间。然而，刀库随主轴移动，如果防护不充分，切屑可能会污染刀袋。

鼓式刀库（臂式）： 单独的鼓或臂容纳工具，将它们与工作区域隔离。容量范围为 20 至 40 个工具。与转盘设计相比，基于手臂的换刀装置可提供更快的切屑时间。这种刀库类型是中型 3 轴 CNC 铣床和中型 VMC 上的典型，可平衡速度和容量。

链条杂志： 链条环在工作区域外存放工具。容量可以是 40 个、60 个、80 个甚至 120 个工具。链式刀库是卧式加工中心和大型 CNC 加工中心的标准配置，这些中心需要许多刀具进行多面加工或重切削。可以加载冗余工具以实现长时间无人值守运行。

机架式或矩阵式刀库： 用于 5 轴 CNC 加工中心和高端生产机床，机架式刀库可容纳 100 个或更多刀具，并且可以扩展。刀具由伺服驱动的梭子取回，保持刀具重量独立于主轴并确保高重复性。

选择合适的容量

刀库容量应反映典型零件的复杂性和所需的自动化水平。一个简单的支架可能只需要 8 个刀具，但一个复杂的歧管或模具镶件很容易消耗 20 到 30 个刀具，包括粗加工刀具、精加工刀具、钻头、丝锥、铰刀和镗头。通常：计算零件系列中使用的不同工具的数量，并添加 20% 以用于冗余和未来扩展。

换刀时间及其对周期时间的影响

换刀时间被指定为切屑时间——从主轴停止到下一把刀具开始切削的总时间。快速立式加工中心可实现 2-4 秒的切屑处理。虽然几秒钟看起来微不足道，但如果乘以每个班次数百次刀具更换，差异就会变得非常显着。配备双臂更换装置和链式刀库的卧式加工中心通常比伞式加工中心具有更快的更换时间。

刀架兼容性

刀库设计必须与主轴锥度（BT40、BT50、HSK63 等）相匹配，并适应所需的最大刀具直径和长度。检查刀库刀库是否可以容纳相邻的大型刀具而不会发生干扰 - 这有时被称为超大刀具的“空刀库”要求。

自动化和刀具寿命管理

先进的大容量刀库允许重复装载刀具。当刀具达到其编程寿命极限时，CNC 控制器会自动切换到姊妹刀具，无需操作员干预。此功能对于无人值守精密加工和大批量生产至关重要。刀具监控传感器和探测循环与刀库协同工作以保持质量。

为您的工作流程选择一本杂志

原型制作和小批量： 带有 16-24 个工具的伞式刀库通常就足够了，而且具有成本效益。

批量生产： 带有 24-40 个刀具的鼓式刀库可提供更快的更换速度和更好的切屑保护。

高混合、多面零件： 带有 40-60 个刀具的链式刀库支持卧式加工中心的墓碑工作。

无人值守制造： 建议使用具有 60 多种刀具和姊妹刀具功能的链式或齿条式刀库。

正确的刀库可保持主轴切削和操作员装载，无需等待。在评估 CNC 铣床或 CNC 加工中心时，请将刀库配置纳入您的整体生产力评估中。 Leyo Machine 为我们所有的机床提供可定制的刀库选项。寻找符合您车间工具需求的配置。
